RF powermeter. Частина 3

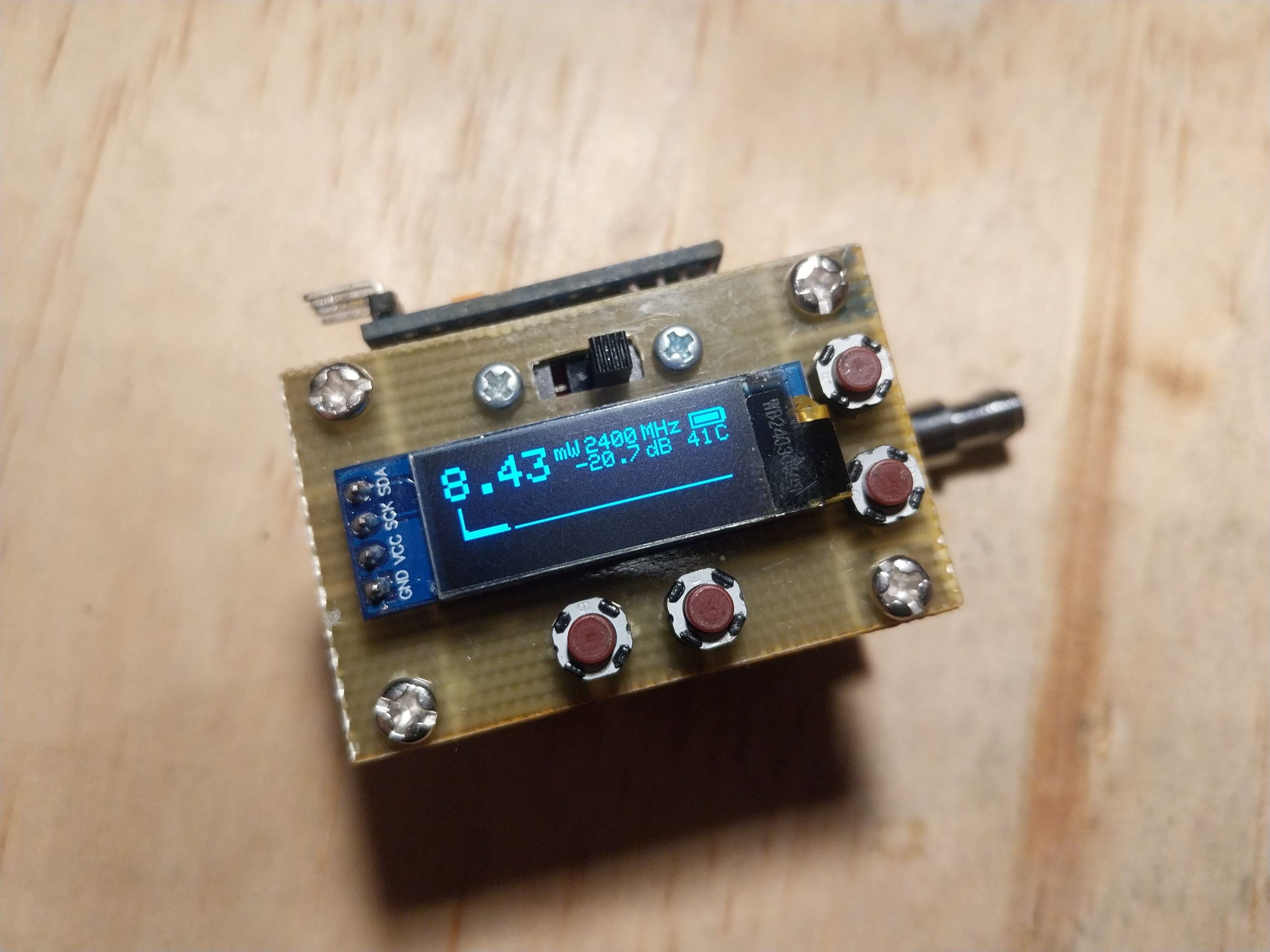

Завершальна частина про вимірювач потужності ВЧ. Я хотів розвести для нього плату, але оскільки він на 95% складається з модулів, то простіше зробити бутерброд. Із двох текстолітових плиток я за вечір зробив ось таке чудо:

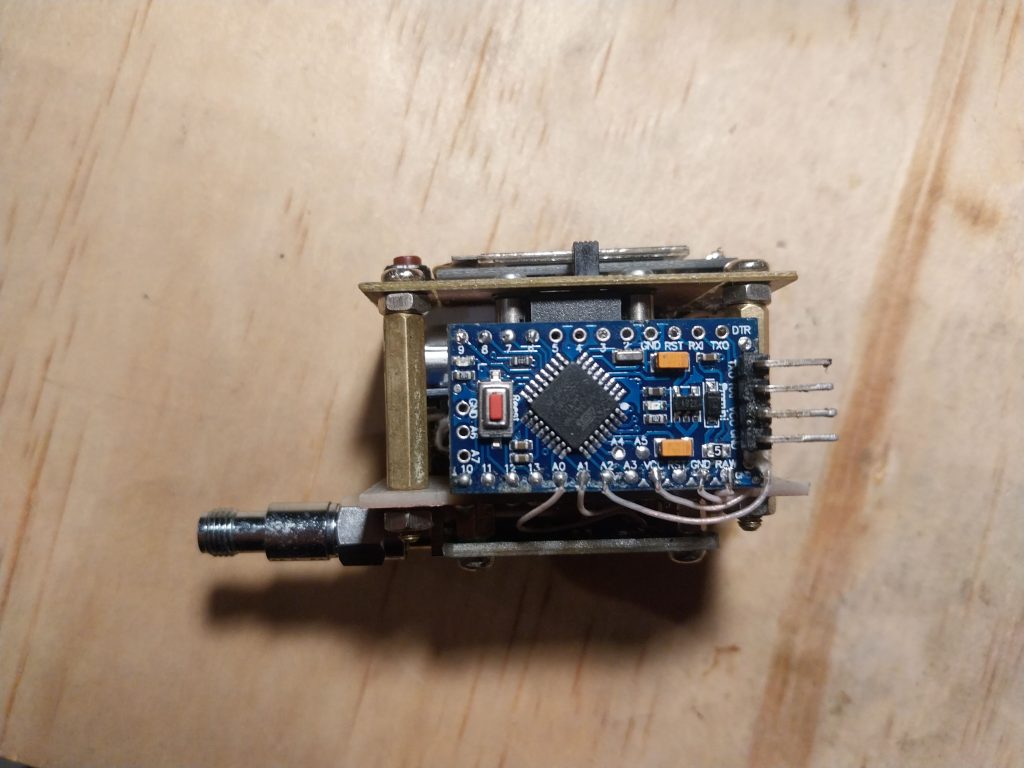

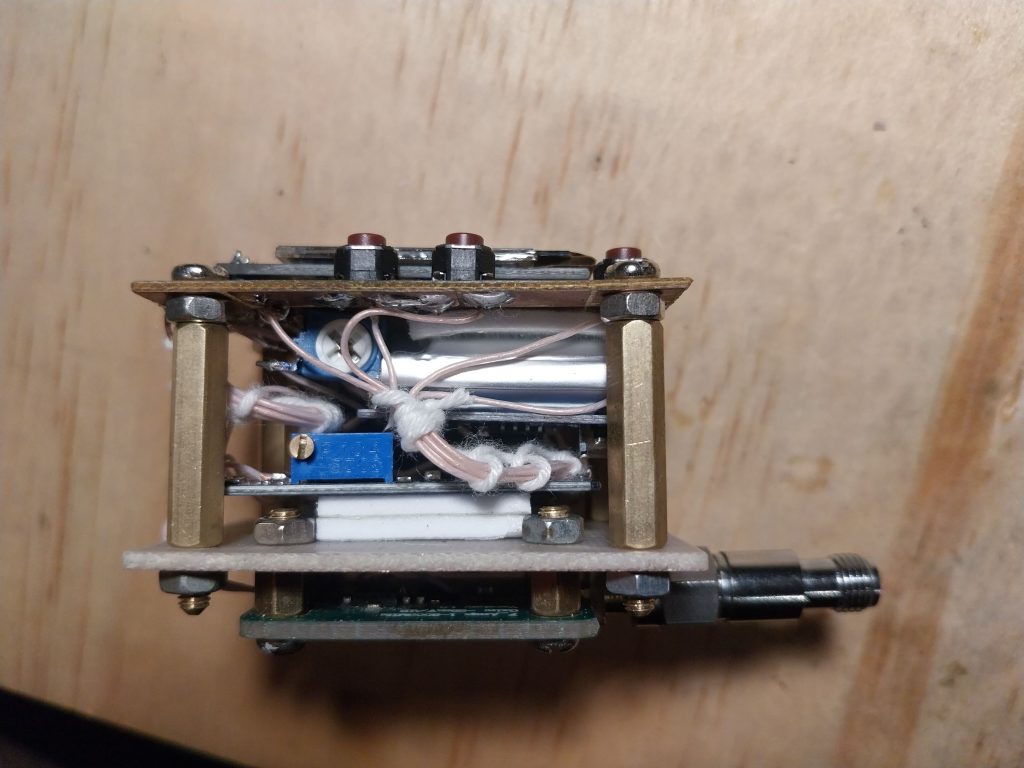

На верхній платі — взаємодія з користувачем, а знизу змонтована плата RF лог-підсилювача. Раніше я думав зробити власний аттенюатор, але через паразитні параметри SMD-резисторів зробити рівномірне послаблення у широкому діапазоні частот складно. На диво дешеві китайські атенюатори є доволі якісними. Поміж двох плиток — акумулятор, зарядка і DC/DC-перетворювач. Ардуїнка стоїть збоку. На ній червоний світлодіод вказує на валідність вимірювань (коректний діапазон вихідної напруги і температури мікросхеми). Також вона відсилає вимірювання на UART за потреби.

На жаль, вимірювання частоти не передбачено у цій конструкції, тому частоту треба вказувати самому для корекції похибки мікросхеми.

Ось демонстрація трьох режимів роботи:

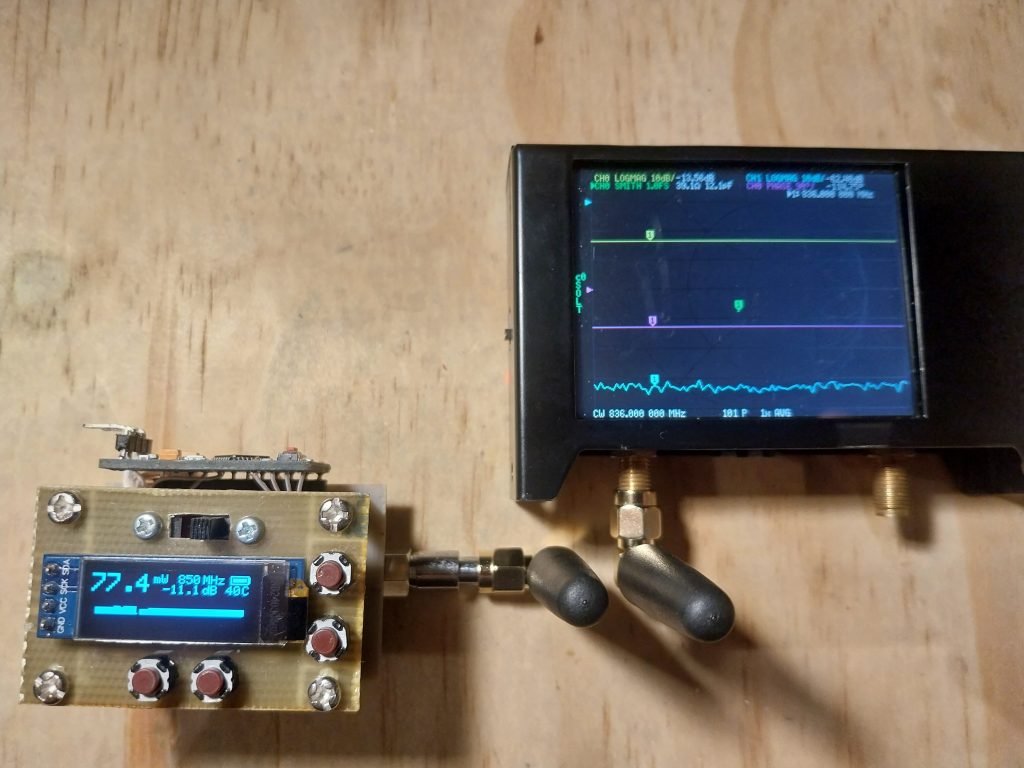

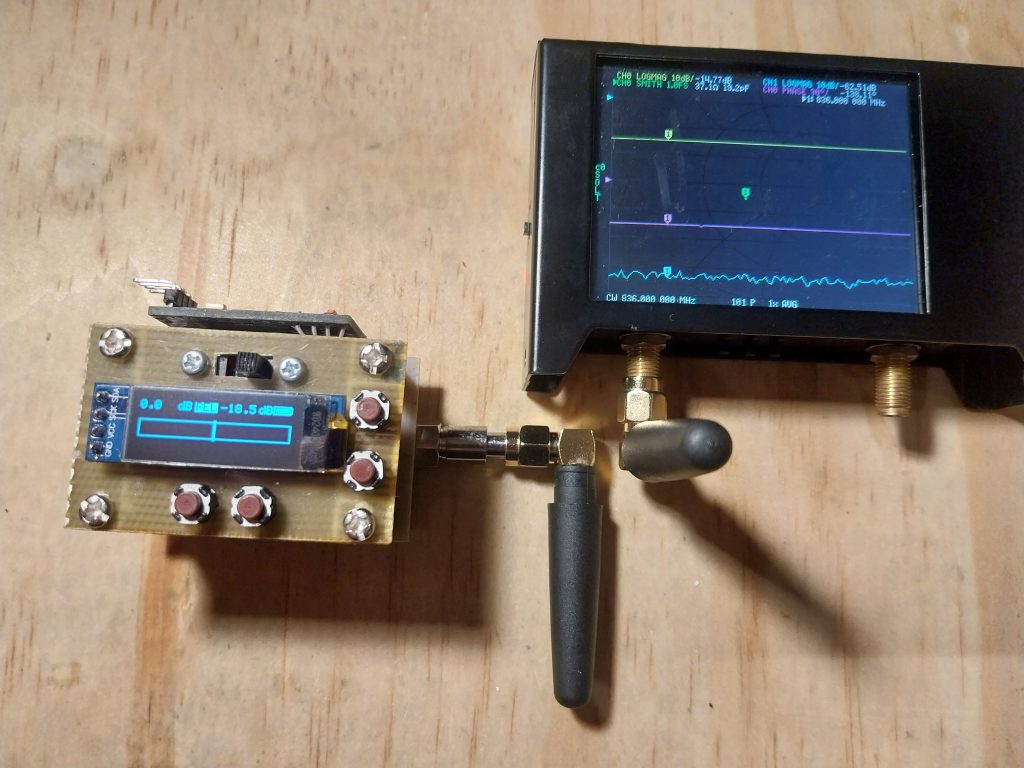

  1. Номінальне вимірювання. Виставив на аналізаторі 1 частоту і вимірюю потужність

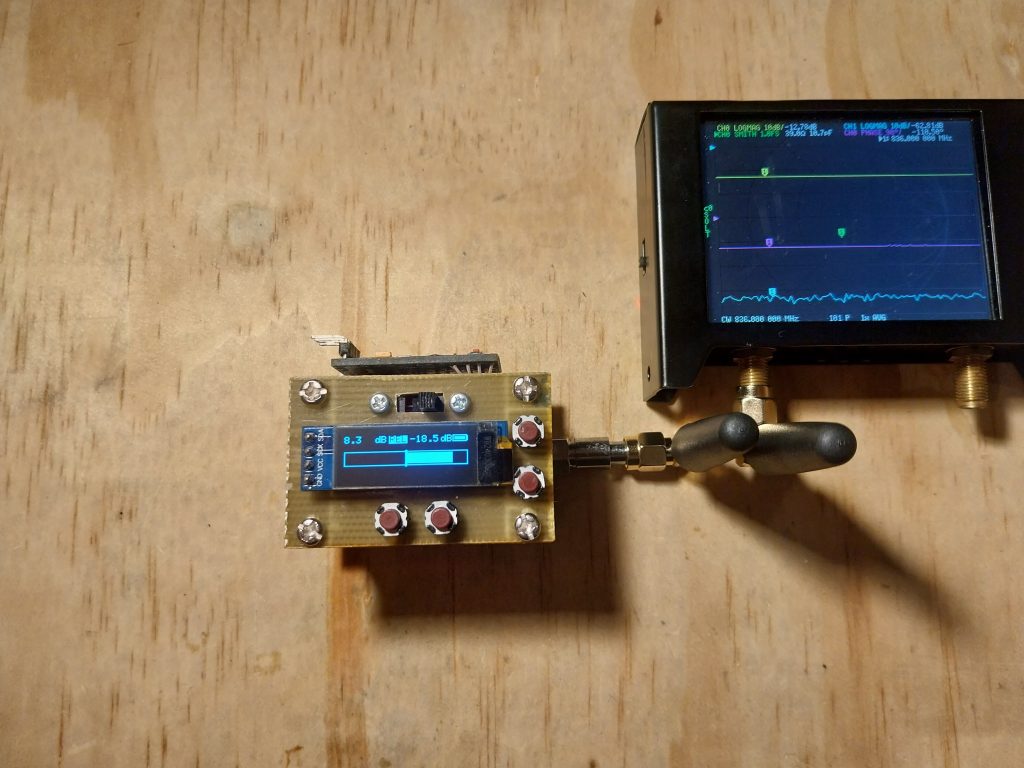

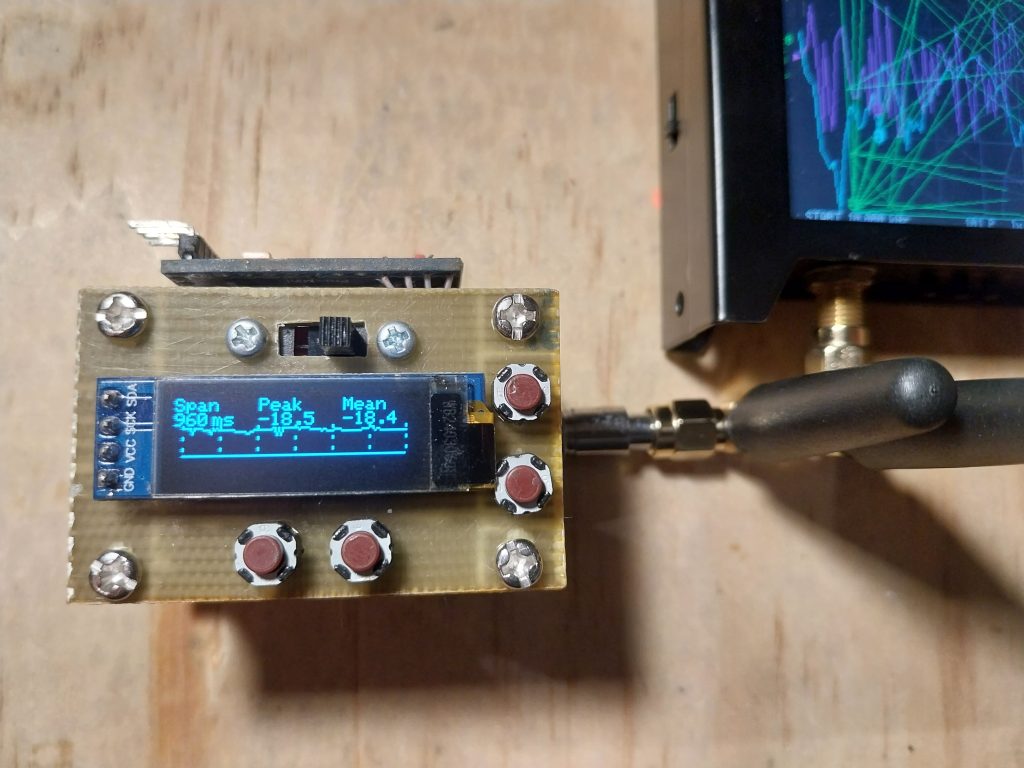

2. Осцилографічний режим. Корисний для відловлювання пакетів передавача

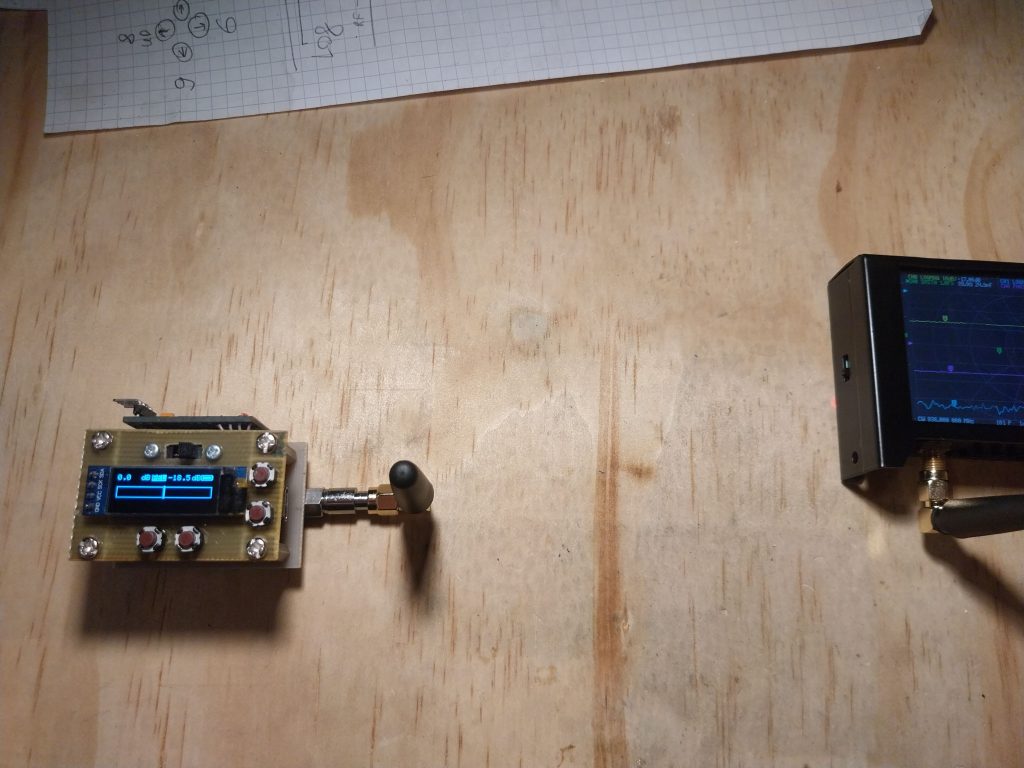

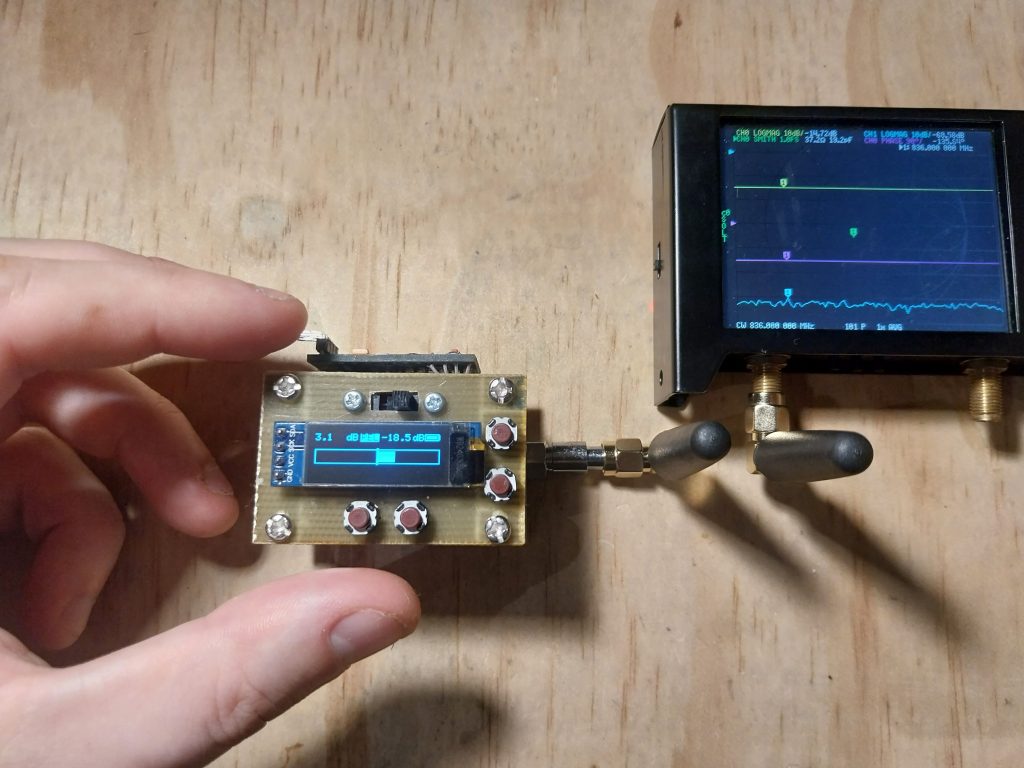

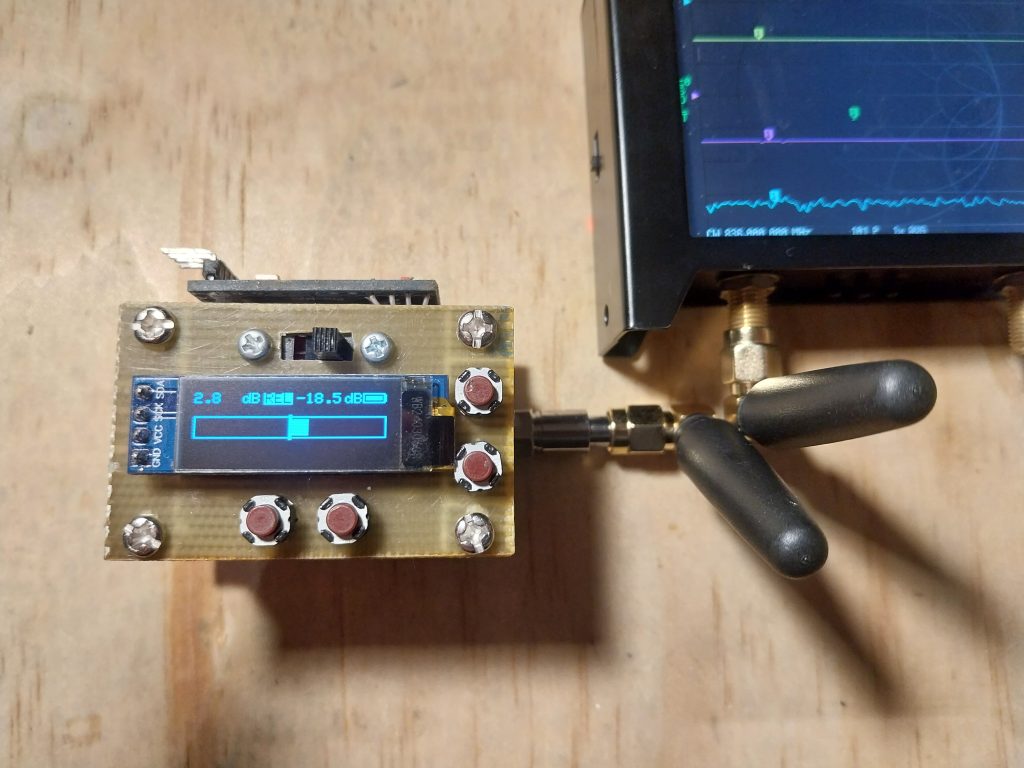

3. Режим порівняння. Корисний для порівняння антен чи тесту поляризацій, або тесту кабелів, тощо.

В принципі, получилось не погано. Прилад може вимірювати від кількох мікроватт без атенюатора і до кількох ватт із атенюатором. Номінально передбачена робота із 30-дБ атенюатором для захисту мікросхеми.
