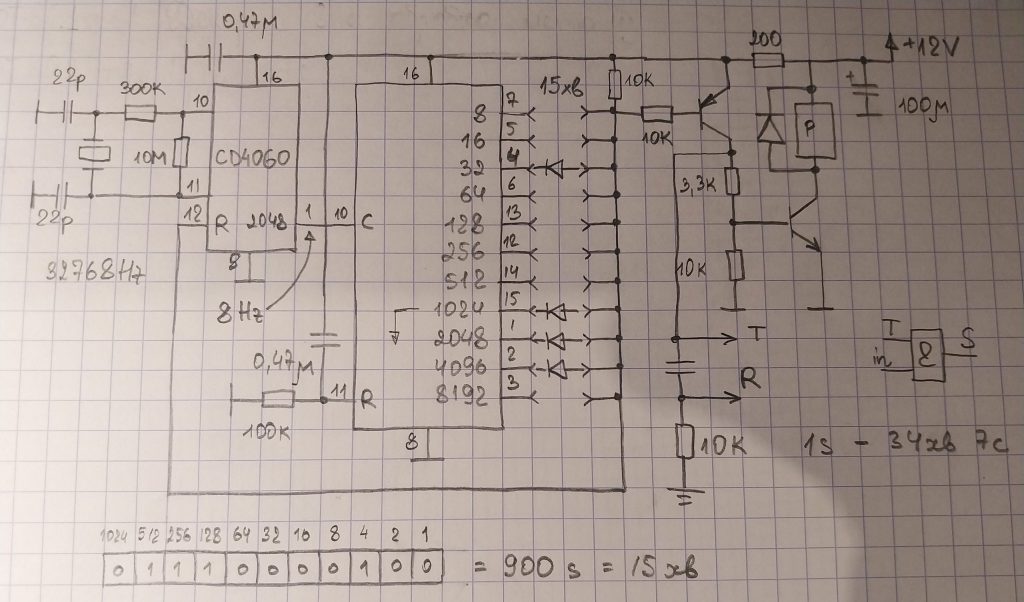

Влітку я спаяв 4х розрядний лічильник на К176ИЕ4. Цього разу я доповнив його таймером. Таймер є кварцевий, побудований на CD4060. Окрім генератора ця ямікросхема має і дільник. Сигнал 8 Гц з неї іде на лічильник ИЕ16, а з нього на ще один лічильник (не показано на схемі).

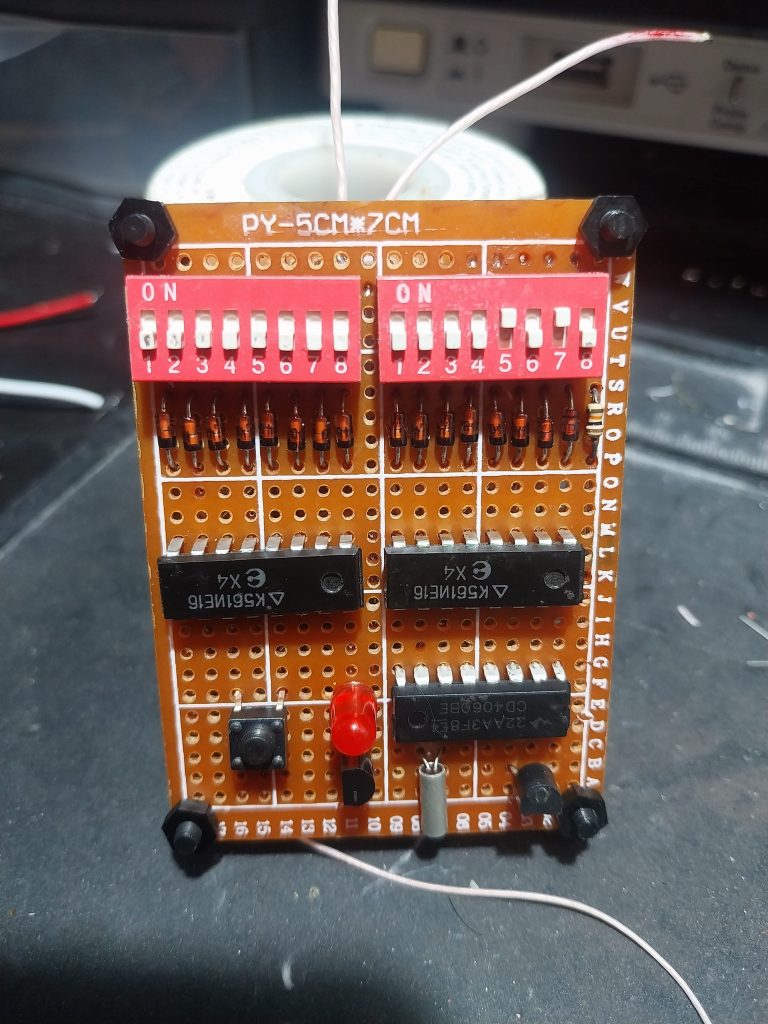

Встановлюючи час на перемикачах у бінарному форматі, можна виставити інтервал від 1 секунди до більш ніж 18 годин. Наприклад на фото зниху виставлено 8+2=10 секунд. Кнопкою (теж нема на схемі) резетиться лічильник і перезавантажується таймер.
Лічильник також має елемент І, яким керує таймер і лише протягом часу таймер активний, імпульси пропускаються на вхід плати з лічильниками.
Можливо застосую його для нової версії лічильника мюонів.
