Щоб закрити мій шкільний гештальт по конструюванню оптичних приладів, пропоную вашій увазі саморобний мікроскоп.
Раніше я робив "електронну лупу" приклеївши лінзу від CD-ROMа до вебкамери:
Це просте рішення якщо треба прочитати маркування мікросхеми. Якщо освітлювати мікросхему поляризованим світлом, то взагалі топ. Я також власник цифрового "мікроскопа" з аліекспресс. Це по суті те саме, але з кращими пластиковими лінзами. Але це не мікроскоп в класичному розумінні. Це радше лупа.
Мікроскоп має об'єктив із фіксованим збільшенням і ніщо його не замінить. Досить гарна ілюстрація оптично-механічної схеми є на малюнку знизу:
Оцей сріблястий об'єктив, що розташований біля зразка є ключовим елементом. Він встановлює збільшення і якість оптики. Його не зробиш вдома (хіба що ви нудитесь вечорами як Ловенгук і маєте хобі полірувати опуклі лінзи). На щастя на алі його можна купити за менш ніж за 10 євро. Об'єктив створює зображення об'єкта на відстані десь 150 мм від положення апертури. Якщо там поставити екран, то побачимо зображення. У моєму дитячому мікроскопі була така опція. Можна у цю фокальну площину поставити детектор і таким чином "цифровізувати" мікроскоп. Аби роздивлятись об'єкти оком, треба окуляр. Окуляр переносить зображення із фокальної площини через лінзу ока на його сітківку. Окуляр ще дешевший ніж об'єктив і коштує усього 2-3 євро. Аби все запрацювато, треба труба 160 мм довжиною (стандарт) аби розмістити окуляр від об'єктива на правильній відстані.
Окрім того треба система фокусування. Для цього я застосував пружню платформу переміження як у Фур'є спектрометрі. Додавши будівельний кутник і систему підсвічування маємо готовий пристрій:

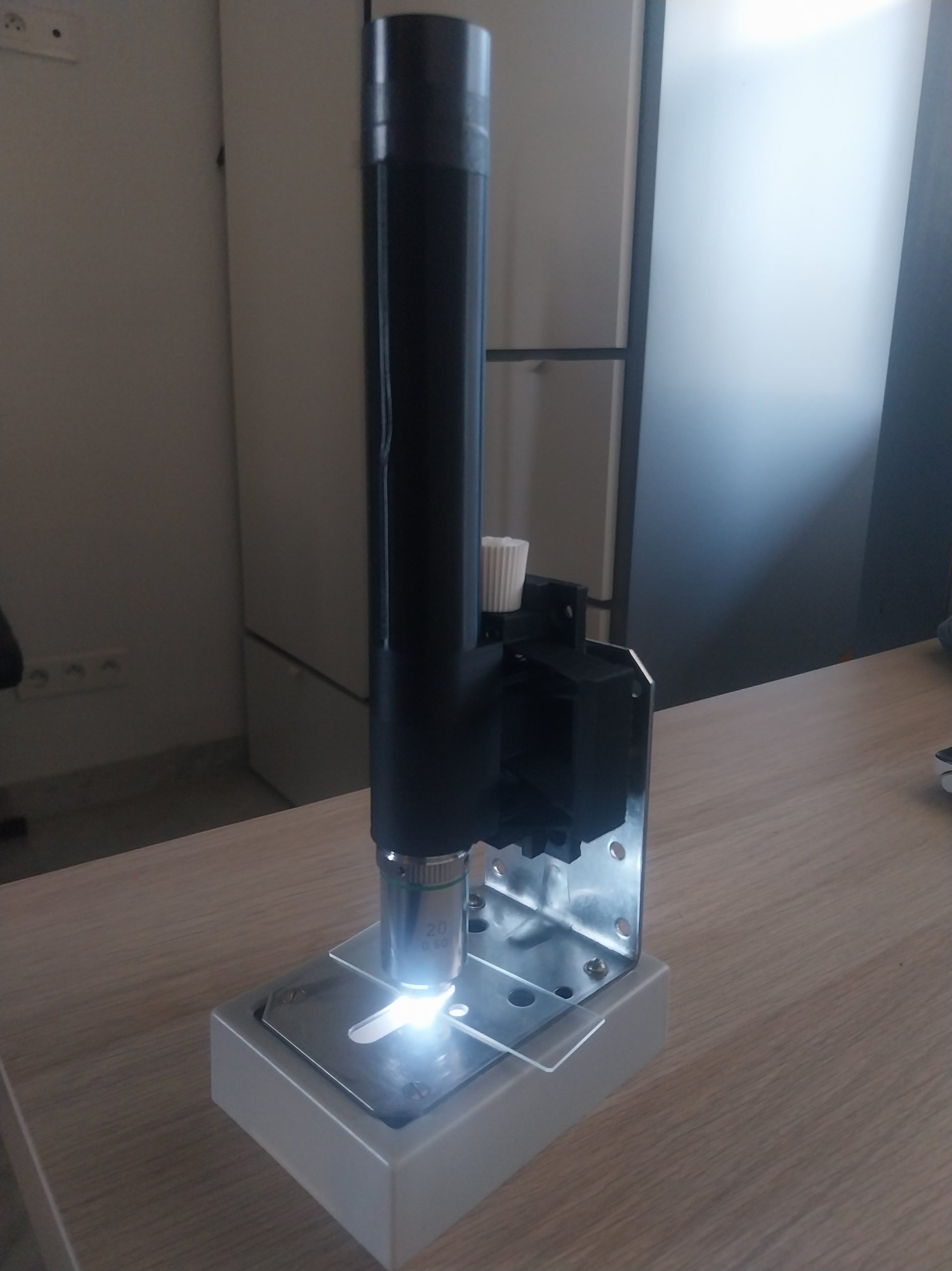

Конструкція не дуже жорстка, як годиться для справжнього мікроскопа, але і коштує вона менше 20 євро. Є ручка підкручування фокусу і яскравості. Виглядає мікроскоп як космічний корабель на стартовому майданчику.
Ось фото клітин цибулі, що я сфотографував на виході окуляра:
Файна забавка!
