Версія 1

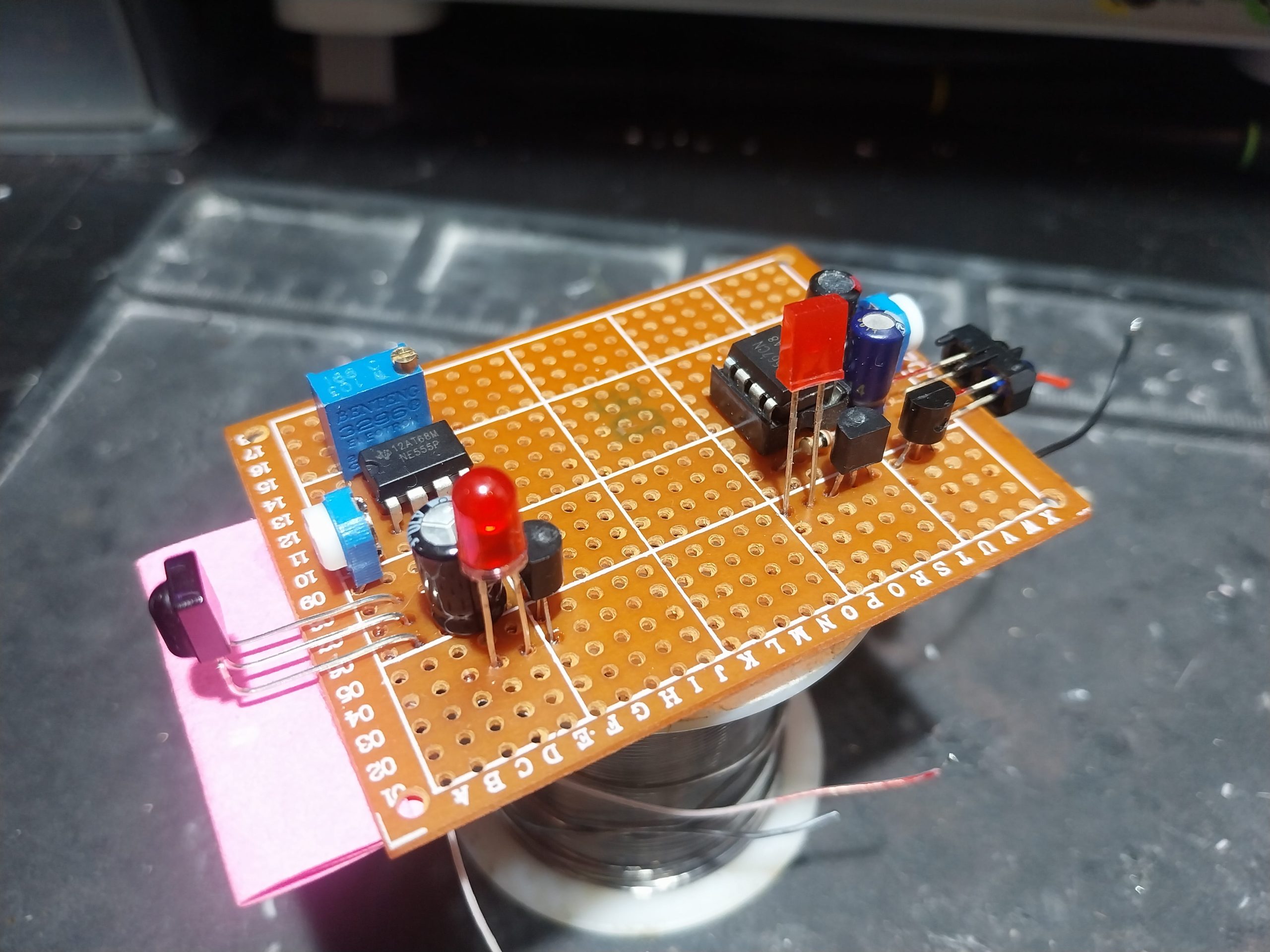

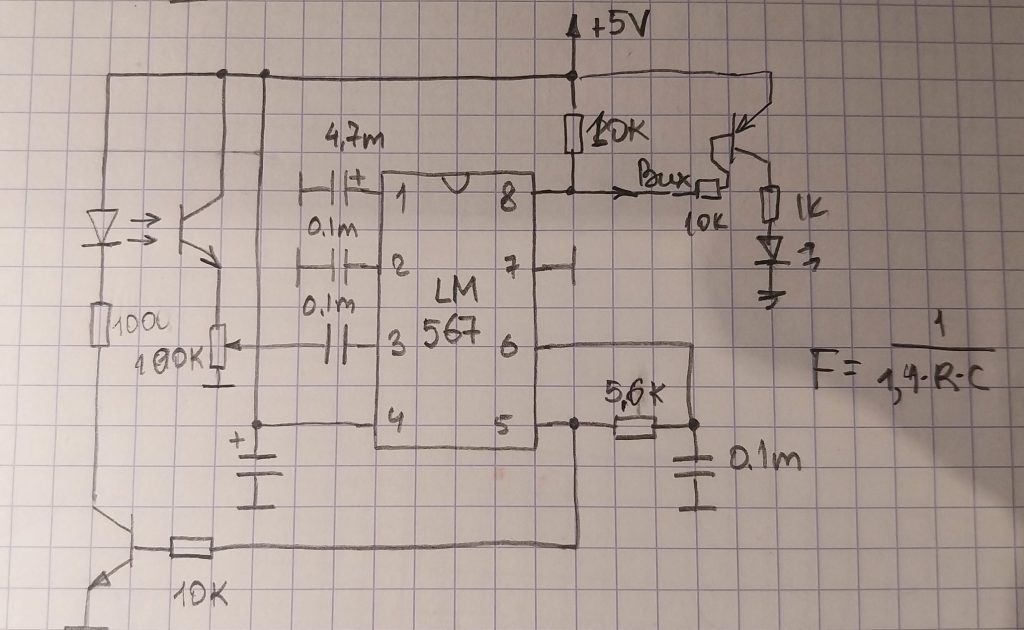

Простий і ефективний датчик наближення можна зібрати на тональному декодері LM567. Це примітивний синхронний підсилювач. По суті він детектує сигнал на 1 частоті, яку сам і генерує. Вбудований RC генератор, це дуже зручно. Зовнішня обв'язка мікросхеми є мінімальна:
Детектує до руку до приблизно 10 см. Дальність можна збільшити, якщо застосувати потужніший світлодіод. При наближенні руки до сенсора, мікросхема тримає сигнал. Цю схему можна застосувати у безконтактних вмикачах, охоронних системах і тд. Мені цікаво буде її згодом вмонтувати в діораму, аби при наближенні глядача, діорама оживала: щось починалось би рухатись чи банально вмикалось би світло.
Демонстрація:
Версія 2
Ще бюджетнішу версію можна зібрати із ІЧ приймача від телевізора і 555 таймера. Я робив подібне раніше. ІЧ приймач детектує сигнал на 38кГц і видає 0 або 1 на виході. Тому якщо промодулювати сигнал світлодіода на цій частоті за допомогою 555 таймера наприклад, то отримаємо те саме, що і в першому випадку. Ну майже те саме, бо приймач (ця конкретна модель) не тримає сигнал довго (бо не очікує що пульт надсилатиме сигнал секундами чи хвилинами). Тому ця схема, це радше детектор руху, що теж цілком підходить для певних рішень, наприклад лічильник деталей на конвеєрі, чи лічильник людей через прохідну. Але якщо доповнити схему одновідратором чи тригером, то функціонально це буде те саме.
На останок: для нормальної роботи цих двох детекторів варто поморочитись із взаєним розташуванням випромінювача і приймача. Це значно впливає на маскимальну робочу відстань.
