У 2021 році я зробив охоронну сигналізацію на тригері. Сирену я там замінив на динамік з 555 таймером. Працювало потужно, але хоч я зробив для неї корпус і живлення, але не змонтував. Схема проста і зручна у використанні. Саме це і спонукало шукати нові схеми. Досить багато подібних схем для дому можна знайти у журналі радіоконструктор. Всі схеми там морально застарілі і вони існують лише через велику наявність застарілих совєцких мікросхем в закромах радіолюбителів і їх небажання (особливо у категорії 50+) вивчити хоча б ардруїно.
Тим не менш паяти такі схеми це своєрідне задоволення (хобі як не як). От і я цьогоріч вирішив розслабитись подібним чином і спаяв кілька схем на цифровій логіці.
Найбільш поширені схеми -- це таймери і пищалки. Таймера я не паяв через відсутність потреби. А от пищалку так. Хоч ці схеми поширені вже більш ніж півстоліття, вони все ще можуть знайти своє застосування. Наприклад, нема потреби ставити мікроконтроллер на насос десь в підвалі, чи в автомат вимнення освітлення. Плюс до того, це робить схему більш ремонтопридатною.
Ось що був спаяв я. Оскільки кінцевої мети застосування нема, то і завершеного приладу теж. Стандартне застосування є оповіщення про відкриття дверей, зниження чи перебільшення температури, зникнення чи поява освітлення, засуха чи дощ і т.д.
Інший тип -- це різноманітні цифрові годинники і частотоміри. Очевидно що 1 мікроконтроллер зробить те саме, що і 10 мікросхем, ще й точніше. Для забави я спаяв 4х розрядний лічильник на К176ИЕ4. На кожну цифру треба окрема мікросхема. Можливо згодом я його застосую для лічильника імпульсів Гейгера. Окрім 2 проводів живлення, він має вхід лічильника і скидання.

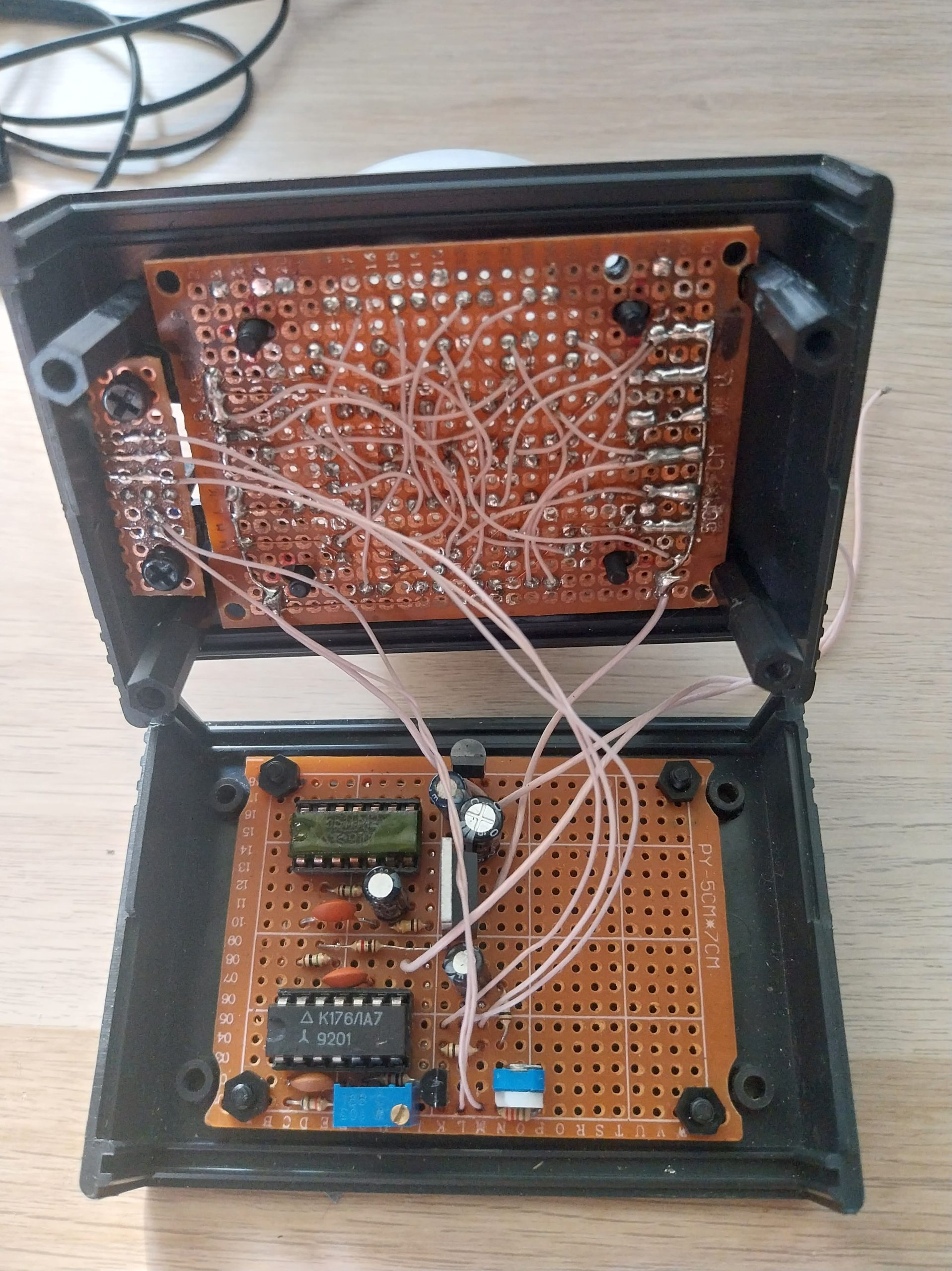

Інша схема також базується на 2х К176ИЕ4 і одній ЛА7. Вона взята зі сторінки радіогуртка і є досить цікавою. По суті, на трьох мікросхемах побудований цифровий показометр, що рахує у папугах і нелінійно, але показує 2 цифри. Часом цього достатньо. Тут 2 елеметри AND-NOT утворюють генератор що керує скидом лічильника (повільний), а два інші генерують імпульси, що рахуються лічильними (швидкий генератор). Обидва генератори є RC. Замінивши опір швидкого генератора на терморезистор отримуємо термометр. Або резистором може бути якийсь матеріал (наприклад деревина, вологість якої треба виміряти). Те саме можна робити з ємністю. Причому в залежності від номіналу датчика, це може бути як елементи швидкого генераторора, так і елементи повільного. Можна замінити RC генератор на LC і міряти зміну індуктивності (металодетектор, вимірювач товщини краски). Загалом забавна схема.
Тут я опускаю цілу категорію різних термореле, фотореле і тд, бо вони мені просто не треба. Але от лампу з ІЧ вмикачем я зібрав. Її нутрощі ви можете бачити зверху сторінки. Тут дві мікросхеми: одна генерує модуляційні імпульси частотою 38кГц, а інша тригер, що запам'ятовує стан лампи. Передачем тут служить звичайний ІЧ діод, а приймач це стандартний приймач від пульта керування. Цей приймач уже містить всередині демодулятор і все необхідне для обробки прийнятого сигналу, тому на виході видає логічний 0 або 1. Китайський аналог цієї схеми коштує 1 євро, що окрім насолоди від паяння вбиває будь який інший резон збирати цю схему. Тим не менш, ось схема і фото готового приладу
Я з нею трохи помучився через бракований приймач. Аби ІЧ сенсор запрацював, і приймач і передавач треба спрямувати в одному напрямку і перегородити. Для цього сенсора я зверху корпуса зробив отвір. Сама лампа -- це блимаючі світлодіоди з мого попереднього проекту. Я його розібрав, бо генератор шуму вогню більше давив на мізки ніж розслабляв. Демонстрація роботи:
